Simcenter 3D Thermal and Flow / 熱流分析軟體

Simcenter 3D Engineering Thermal 熱分析

Simcenter 3D Thermal 可以模擬傳導，對流和復雜的輻射現象，相較於其他熱分析軟體，Simcenter 3D Thermal 可以針對大型組件進行模擬分析，使用有限體積技術在有限元網格上準確和高效地模擬熱分析。應用於航空、和國防、汽車、交通運輸、消費品、家電、能源、醫療、電子與和半導體。另外，Simcenter 3D Thermal也可以整合Simcenter 3D flow與NX NASTRAN用於耦合熱流體與熱固模擬，大量應用於車燈散熱、LED熱流模擬分析，為Simcenter 3D 的主力熱流分析軟體。

求解器能力

穩態和瞬態解決方案
材料非線性熱特性
軸對稱建模
迭代共軛梯度解算器技術
耦合的傳導，輻射和對流傳熱模擬
10種單位任意換算選擇
溫度可以映射不同結構有限元模型，輸出至NASTRAN、ANSYS、ABAQUS、MSC 等求解器

支援的網格類型

0D集中質量
1D 元素
2D三角形和四角形薄殼網格，多層複合材料、多層、一階與高階網格
3D 網格支援一階與高階四面體 (tetrahedral)、六面體(brick)、楔形(wedge) 與金字塔(pyramid)多種類型網格

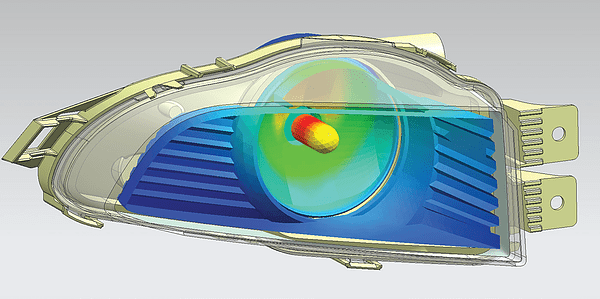

可模擬光學性能-應用於車燈與各種光學產品

可設定主動式加熱器
可設定輻射光熱源
可計算太陽軌道照射
三種輻射路徑追蹤法
- 半立方塊針對可見因子計算
- 確定性法計算光鏡面反射
- 蒙地卡羅法計算光常態分布
支援光波長影響光熱特性
可定義隨溫度變化的發射率
同時計算光與紅外線輻射
可計算光折射或於固體中消失
支援光輻射
- 太陽輻射
- 灰體輻射
- 多頻帶光譜（非灰體）
含有焦耳熱功能（電熱器）
支援燒蝕（燒熔）計算

Simcenter 3D Flow 流場分析

Simcenter 3D Flow 是一個基於有限體積法，計算Nacier-Stokes方程的CFD工具，可用來模擬預測產品設計時與流體相關的功能性或耐用性問題。透過Simcenter Flow的計算流體力學求解器，用戶可以更迅速的解決設計問題，更能觀測流體特性並進一步優化設計細節也可以整合 Simcenter 3D Thermal與NX NASTRAN用於耦合熱流體與熱固模擬。
